软母线固定金具(MSG 双分裂母线用)
●规格及技术参数Specification
|
型号
Type |
导线外径
Conductor dia (mm) |

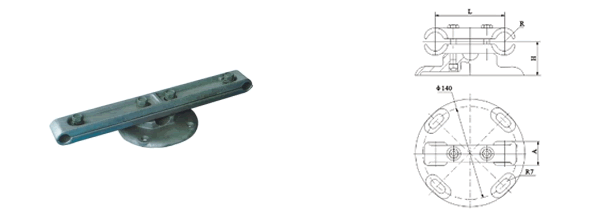

主要尺寸Dimensions(mm)
|
参考重量
Weight(kg)
|
|||
|
A
|
R
|
H
|
L
|
|||
|
MSG-4/120
|
19.02~21.28
|
50
|
11
|
47
|
120
|
1.3
|
|
MSG-5/120
|
23.70~27.36
|
60
|
14
|
50
|
120
|
1.2
|
|
MSG-6/120
|
30.16~33.20
|
70
|
17
|
53
|
120
|
1.1
|
|
MSG-4/200
|
19.02~21.28
|
50
|
11
|
47
|
200
|
1.5
|
|
MSG-5/200
|
23.70~27.36
|
60
|
14
|
50
|
200
|
1.6
|
|
MSG-6/200
|
30.16~33.20
|
70
|
17
|
53
|
200
|
1.8
|
|
MSG-4/400
|
19.02~21.28
|
50
|
11
|
47
|
400
|
2.8
|
|
MSG-5/400
|
23.70~27.36
|
60
|
14
|
50
|
400
|
3.1
|
|
MSG-6/400
|
30.16~33.20
|
70
|
17
|
53
|
400
|
3.4
|
底压和线夹为铝合金制件，其余为热镀锌钢制件。
The body and keepers are aluminium, the other parts are hot-hip galvanize steel.
